传递窗

发布时间:2024-04-12 13:59:19 点击量:762

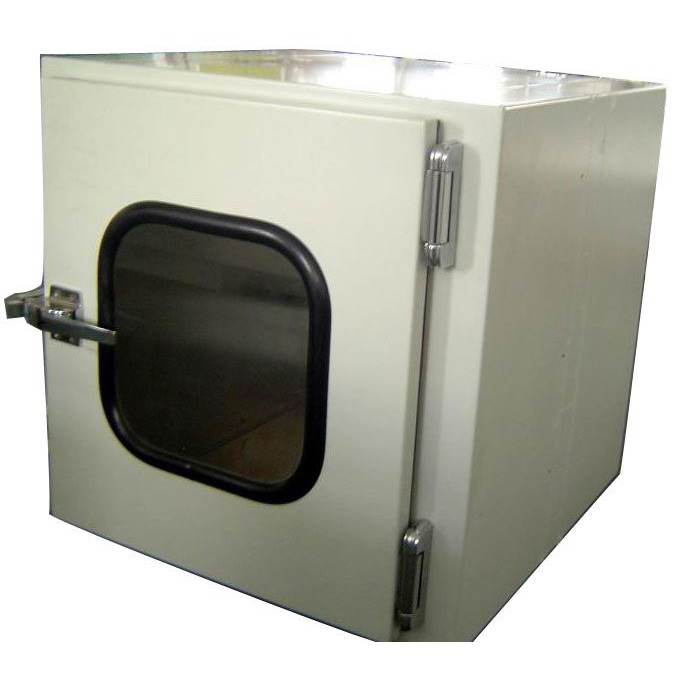

传递窗


  金开利传递窗作为洁净室的一种辅助设备,主要用于洁净区与洁净区、非洁净区与洁 净区之间的小件物品的传递,以减少洁净室的开门次数,最大限度的降低洁净区的污染。传递窗广泛应用于微细科技、生物实验室、制药厂、医院、食品加工业、LCD电子厂等等一切需要空气净化的场所。

特点

  ⒈短距离传递窗工作台面采用不锈钢板平整光洁耐磨
  ⒉长距离传递窗工作台面采用无动力滚筒,传递物品轻松方便
  ⒊两侧门设有机械互锁或电子互锁、电子碰锁装置,确保两侧门不能同时处于开启状态。
4.可根据客户需要,订制各种非标尺寸和落地式传递窗。
  ⒌风嘴出风口风速高达20m/s以上。
  ⒍采用高效过滤器,过滤效率为:99.95%,确保净化级别。
  ⒎采用EVA密封材料,密闭性能高。
  ⒏可配对呼式对讲机

分类

  传递窗分为三大类:1、电子连锁传递窗2、机械连锁传递窗3、自净式传递窗
  传递窗按工作原理可分风淋式传递窗和普通传递窗。可根据实际要求制做各种型号传递窗。
  可选配件:对讲机、杀菌灯等相关功能配件。

工作原理

  ⒈机械互锁装置:内部用机械的形式来实现联锁,当一扇门打开时,另一扇门就无法打开,必须把另一扇门关好后再可开另一扇门。
  ⒉电子互锁装置:内部采用集成电路、电磁锁、控制面板、指示灯等实现联锁,当其中一扇门打开时,另一扇的开门指示灯不亮,告知这门不能打开,同时电磁锁动作实现联锁。当该门关闭时,另一扇的电磁锁开始工作,同时指示灯会发亮,表示另一扇门可以打开。

使用方法

  1 物料进出洁净区,必须严格与人流通道分开,由生产车间物料专用通道进出。
  2 物料进入时,原辅料由配制班工序负责人组织人员脱包或外表清洁处理后,经传递窗送至车间原辅料暂存间;内包材料在其外暂存间拆去外包装后,经传递窗送入内包间。车间综合员与配制、内包装工序负责人办理物料交接。
  3 通过传递窗传递时,必须严格执行传递窗内外门“一开一闭”的规定,两门不能同时开启。开外门将物料放入后先关门,再开内门将物料拿出,关门,如此循环。
  4 洁净区内的物料送出时,应先将物料运送至相关的物料中间站内,按物料进入时的相反程序移出洁净区。
  5 所有半成品从洁净区运出,均需从传递窗送至外暂存间,经物流通道转运至外包装间。
  6 极易造成污染的物料及废弃物,均应从其专用传递窗运到非洁净区。
  7 物料进出结束后,应及时清理各清包间或中间站的现场及传递窗的卫生,关闭传递窗的内外通道门,做好清洁消毒工作。

构成配件

  ⒈全不锈钢传递窗
  ⒉紫外线杀菌灯
  ⒊蜂鸣器
  ⒋对讲机
  ⒌电子互锁

传递窗操作规范

  ⒈用0.5%过氧乙酸或5%碘伏液擦拭待传递的物品。
  ⒉打开传递窗外侧门,迅速放置待传递物品,用0.5%过氧乙酸喷雾消毒传递窗,关闭传递窗外侧门。
  ⒊开启传递窗内的紫外灯,紫外照射待传递物品不少于15分钟。
  ⒋通知屏障系统内的实验人员或工作人员,打开传递窗内侧门,取出物品。
  ⒌关闭传递窗内侧门。

标准传递窗参数

  名 称 ;电子互锁传递窗 ;机械互锁传递窗
  规 格 ;型  号          PB-1             PB-2
  内部尺寸(L×W×H mm) 600×600×600  800×800×800
  门互锁方式 ;电子互锁 ;机械互锁
  箱体材质 优质冷轧钢板,表面静电喷塑处理,哑光白色(可订制各种颜色)
  内壁材质 ;不锈钢板

风淋式传递窗参数

  名称 ;风淋式机械互锁传递窗 ;风淋式电子互锁传递窗
  规格 ;型 号        PB-3           PB-4
内部尺寸(L×W×H mm) 600×600×600 800×800×800
  风速 25m/s以上 25m/s以上
  喷嘴数量 4只 4只
  风淋周期 15s 15s
  门互锁方式 ;机械互锁 ;电子互锁
  箱体材质 ;优质冷轧钢板,表面静电喷塑处理,哑光白色(可订制各种颜色)
  内壁材质 不锈钢板
  电源 380V 50HZ ;三相 380V 50HZ ;三相
  功率 0.75KW 0.75KW

传递窗的安装方法:

  在墙体选择方便的位置,然后开孔,孔一般比传递窗外径大10MM左右,把传递窗放入墙体,一般安装在墙体中间,保持平衡固定,用圆角或其他装饰条来装饰传递窗与墙体的缝隙,打胶密封修饰即可。
